Вы когда-нибудь видели ремонт, который превратился в кошмар? Не из-за плохих мастеров, а потому что никто не знал, где именно должен быть розетка или как ровно положить плитку. Часто проблема кроется не в бюджете, а в отсутствии грамотной документации. Многие заказчики думают, что дизайн-проект - это красивые картинки с рендерами, которые можно разглядывать вечерами. Но за этими картинками скрывается техническая часть, без которой стройка остановится на первой же неделе.
Именно чертежи являются языком общения между дизайнером, прорабом и рабочими. Если вы планируете делать ремонт качественно, вам нужно понимать, какие документы должны лежать у вас на столе. В этой статье мы разберем, что конкретно входит в комплект рабочей документации, зачем нужны каждый из этих листов и как проверить их качество до начала работ.
Планировочные решения: фундамент вашего ремонта

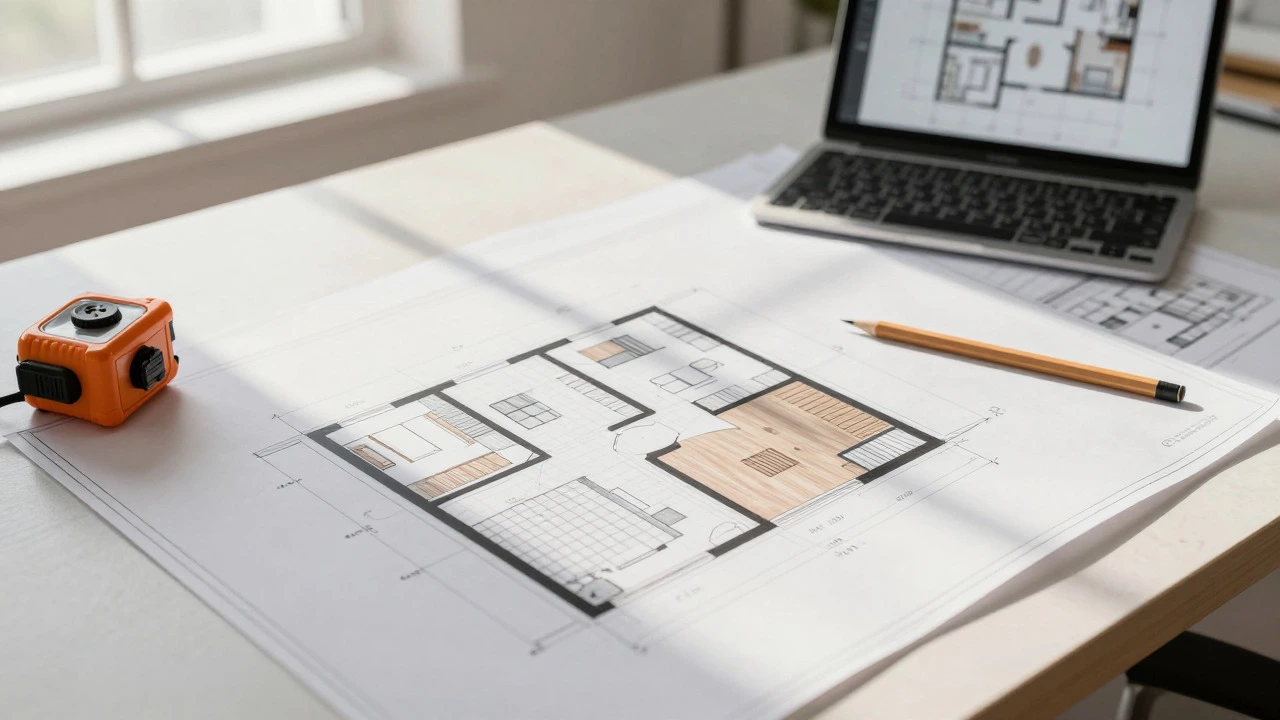

Всё начинается с плана. Это база, на которой строится весь остальной ремонт. Без точных замеров и правильного планирования даже самый стильный интерьер будет неудобным в жизни. Обычно в эту группу входит несколько ключевых чертежей, которые описывают геометрию помещения и расположение объектов.
Первый и самый важный документ - это план демонтажа и монтажа перегородок. На этом листе четко показано, какие стены нужно сносить, а какие возводить заново. Важно, чтобы здесь были указаны типы материалов для новых стен (например, гипсокартон или кирпич) и их толщина. Это влияет на звукоизоляцию и нагрузку на перекрытия.
Следующий шаг - план расстановки мебели. Здесь дизайнер размещает кровати, шкафы, диваны и столы. Но это не просто эскиз. На плане должна быть указана ширина всех проходов. Например, проход к окну не должен быть уже 60-70 см, иначе вам придется постоянно спотыкаться. Также важно показать открывание дверей и створок шкафов, чтобы они не мешали друг другу.
Не стоит забывать о плане полов. Он показывает, из каких материалов будет сделано покрытие в каждой зоне. Для кухни это может быть керамогранит, а для спальни - ламинат или паркетная доска. На чертеже обязательно должны быть отмечены места стыков разных материалов, так как там потребуется установка порожков или компенсационных швов. Указание уровня пола тоже критично: если вы делаете теплый пол, высота покрытия изменится, и это нужно учесть заранее.
Электрика и освещение: безопасность и комфорт
Электрика - одна из самых сложных частей ремонта. Скрыть ошибки после того, как стены будут заштукатурены, почти невозможно. Поэтому электрические схемы должны быть максимально детализированы. Рабочие не должны гадать, куда тянуть кабель.
Основной документ здесь - план размещения осветительных приборов. На нем показаны все люстры, бра, встроенные светильники и трековые системы. Важно указать тип крепления и высоту установки. Например, подсветка над кухонным фартуком обычно монтируется на высоте 130-140 см от чистого пола.
Безопасность обеспечивается через план расположения розеток и выключателей. Здесь указывается количество точек, их тип (стандартные, USB, скрытые) и высота установки. Стандартная высота для розеток - 30 см от пола, но для кухни она меняется в зависимости от высоты столешницы. Выключатели обычно ставятся на высоте 90-100 см от пола со стороны ручки двери. На схеме также должно быть видно, какие розетки управляются выключателями (например, те, что под раковиной).
Для профессионального подхода требуется электрическая принципиальная схема. Этот чертеж понятен только электрикам. Он показывает, как группы розеток подключаются к щитку, какие автоматы защиты стоят на каждую линию и какой сечение кабеля используется. Без этого документа собрать электрощит правильно практически нереально.
Сантехника и инженерия: вода и воздух

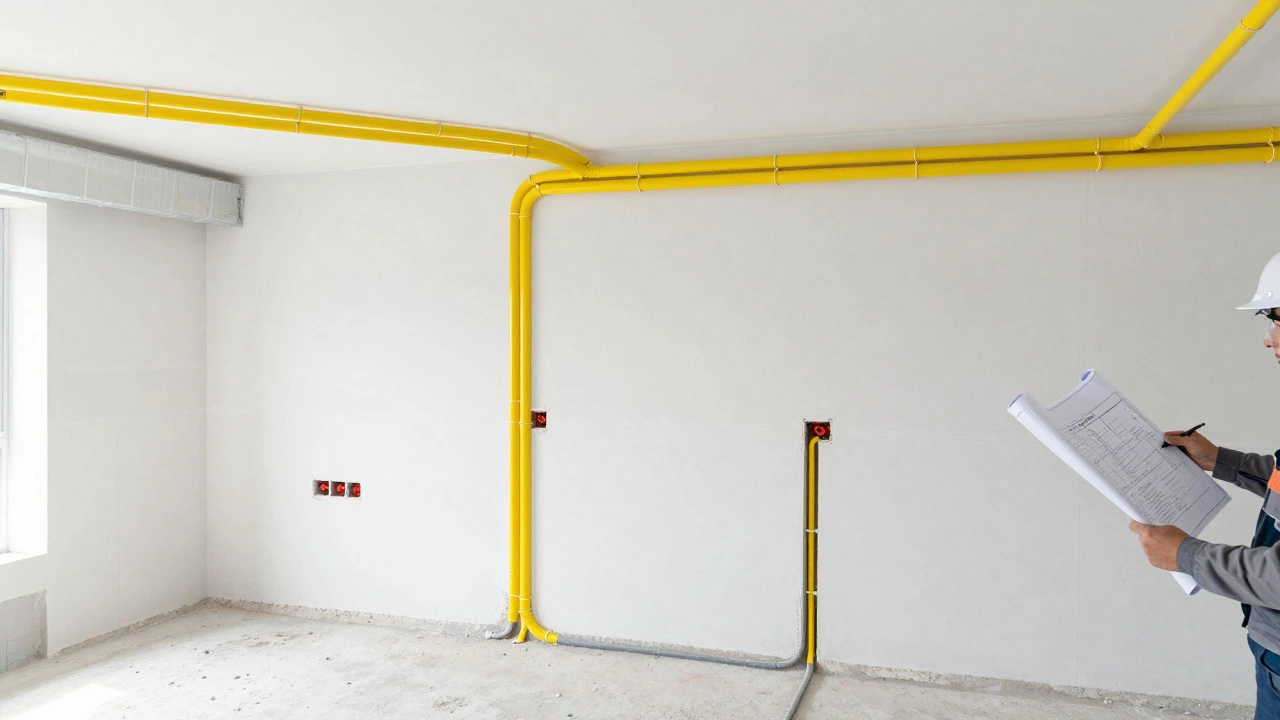

Водопровод и канализация требуют точности до миллиметра. Трубы идут внутри стен или под полом, поэтому перепланировка на этапе черновой отделки обойдется очень дорого. Инженерные чертежи решают эти вопросы заранее.
План разводки водоснабжения и канализации показывает путь труб от стояков до каждого сантехнического прибора. Важно отметить точки подключения смесителей, биде, унитаза и стиральной машины. Для канализации критически важен уклон труб - он должен быть указан на схеме, иначе возникнут засоры. Также стоит предусмотреть ревизионные люки для доступа к запорной арматуре.
Если в квартире планируется центральное кондиционирование или вентиляция, нужен план вентиляции и кондиционирования. Здесь отображаются воздуховоды, приточные клапаны и вытяжные каналы. Особенно важно это для ванных комнат и кухни, где нужна принудительная вытяжка. На чертеже должны быть указаны диаметры труб и направление воздушного потока.
Отделочные чертежи: детали стен и потолков
Когда базовые системы спроектированы, приходит очередь финишной отделки. Эта часть документации помогает мастерам понять, как именно оформить поверхности, чтобы они соответствовали дизайну.
План потолков показывает форму натяжных или гипсокартонных конструкций, уровень опускания и расположение светильников. Если потолок многоуровневый, нужны разрезы, показывающие толщину коробов и способ подсветки. Также на плане отмечается, где будут установлены карнизы для штор.
Стены оформляются согласно плану отделки стен. На нем зоны разделены по материалам: обои, покраска, декоративная штукатурка, панели. Цвета могут быть обозначены условными знаками или номерами из каталога производителя. Важно показать, где заканчивается один материал и начинается другой, чтобы избежать визуальных ошибок при поклейке обоев или покраске.

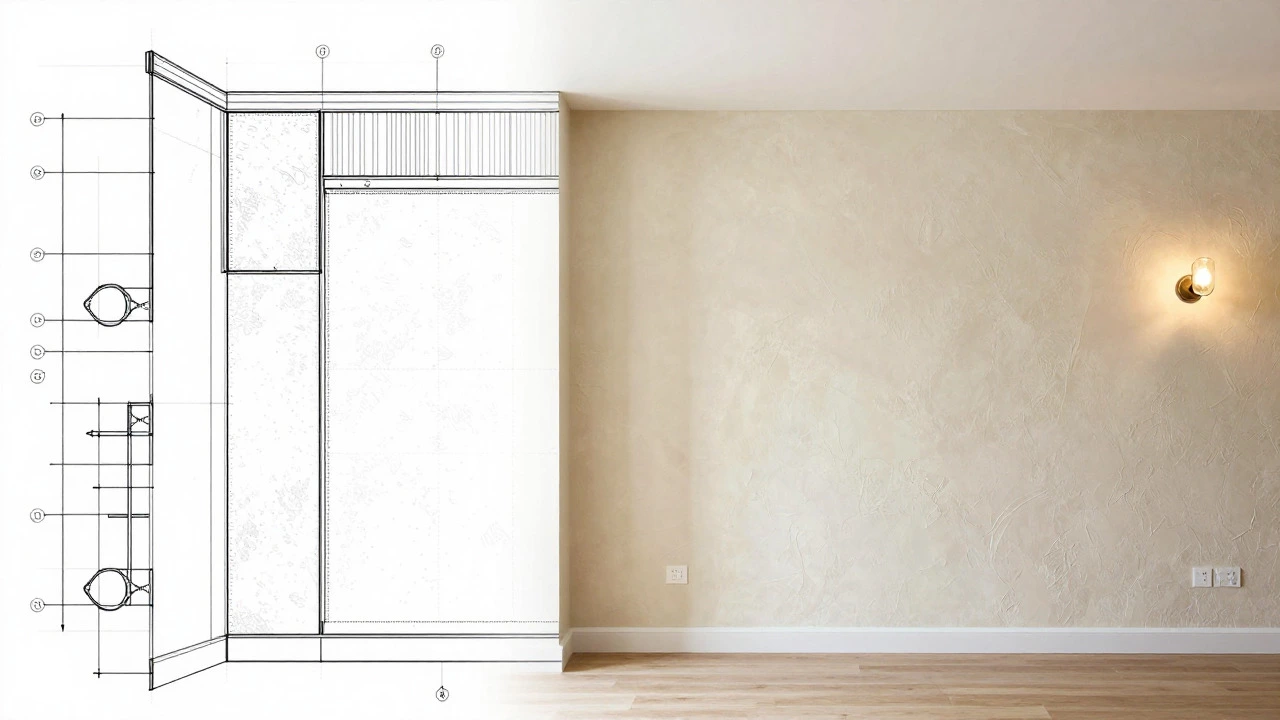

Для сложных элементов, таких как ниши, порталы каминов или встроенные шкафы-купе, делаются детальные узлы и разрезы. Это увеличенные фрагменты чертежей, где видна внутренняя конструкция: какие профили используются, как крепится отделка, какая толщина сэндвич-панелей. Без этих узлов мастер может сделать конструкцию ненадежной или некрасивой.
Смета и спецификация: контроль бюджета
Чертежи бесполезны, если вы не знаете, сколько материалов нужно купить. Спецификация - это таблица, которая сопровождает каждый чертеж. Она переводит графику в цифры.
В спецификации материалов перечислены все позиции: метраж обоев, квадратные метры плитки, количество рулонов краски, длина плинтусов. Хорошая спецификация включает артикулы товаров, чтобы вы могли купить точно то, что заложено в проекте. Это экономит время на поиски в магазинах и защищает от подмены материалов.
На основе чертежей и спецификаций составляется предварительная смета. Она позволяет оценить стоимость работ и материалов до начала ремонта. Если вы видите, что бюджет превышен, проще изменить дизайн на бумаге, чем выбросить деньги на ненужную плитку.
| Группа чертежей | Ключевые документы | Зачем это нужно |
|---|---|---|
| Планировка | План демонтажа/монтажа, план мебели, план полов | Определение зон, размеров и материалов покрытий |
| Электрика | План освещения, план розеток, принципиальная схема | Безопасность, удобство использования техники |
| Инженерия | План водоснабжения, план вентиляции | Подключение сантехники, микроклимат |
| Отделка | План потолков, план отделки стен, узлы | Финишный вид поверхностей, сложные конструкции |
Как проверить качество чертежей перед ремонтом
Даже опытный дизайнер может упустить мелочи. Перед тем как передать документы прорабу, проверьте их сами. Задайте себе простые вопросы.
- Соответствуют ли размеры на плане реальным замерам квартиры? Ошибка в 5 см может испортить всю планировку.
- Есть ли розетки там, где они нужны вам лично? Подумайте о будущем: будете ли вы ставить новый телевизор или добавлять технику на кухне?
- Указаны ли материалы для каждого элемента? Нет ли слов «по согласованию» без конкретных артикулов?
- Проверены ли проходы и дверные блоки на предмет удобства? Открываются ли двери шкафов полностью?
Если вы найдете несоответствия сейчас, их исправление займет час работы дизайнера. Если найдите позже - это переделка стен и потеря денег. Помните, что дизайн-проект - это инвестиция в ваш комфорт, а не просто красивая картинка.
Обязательно ли иметь все чертежи для небольшого ремонта?
Если вы меняете только обои и краску, достаточно плана отделки стен. Но если есть перепланировка, замена электрики или сантехники, нужны соответствующие чертежи. Экономия на документации часто приводит к удорожанию работ из-за ошибок.
Кто составляет чертежи: дизайнер или прораб?
Проектную документацию делает дизайнер или архитектор. Прораб отвечает за реализацию этого проекта на объекте. Он должен читать чертежи, а не придумывать решение на ходу.
Что делать, если в чертежах нет плана теплого пола?
Нужно заказать дополнительный узел или схему укладки нагревательных матов. Важно знать шаг укладки и зону терморегулятора, чтобы правильно рассчитать мощность и высоту стяжки.
Можно ли менять планировку во время ремонта?
Технически да, но это сложно. Любое изменение требует корректировки всех связанных чертежей: электрики, сантехники, отделки. Лучше внести правки на этапе проектирования, пока стены еще не построены.
Зачем нужна принципиальная электрическая схема?
Она нужна для сборки электрощита. Без нее электрик не знает, сколько групп розеток, какой мощности автоматы ставить и как распределить нагрузку. Это вопрос пожарной безопасности.
