Вы нашли красивую картинку в интернете, но как превратить её в реальность? Без грамотного дизайн-проекта ремонт превращается в лотерею. Вы можете начать скупать плитку, которая не ляжет по размеру, или заказать мебель, которая не войдет в дверной проем. Хороший проект - это не просто красивые рендеры. Это инструкция для строителей, электриков и сантехников.
Многие заказчики думают, что достаточно показать дизайнеру фото из Pinterest и получить картинку «как будет выглядеть». Но за этой картинкой скрывается огромный пласт технической работы. Если вы планируете серьезный ремонт, вам нужно понимать, какие именно документы вы должны получить на руки. Давайте разберем, из чего состоит полноценный пакет документации.
Измерительный план и обмеры

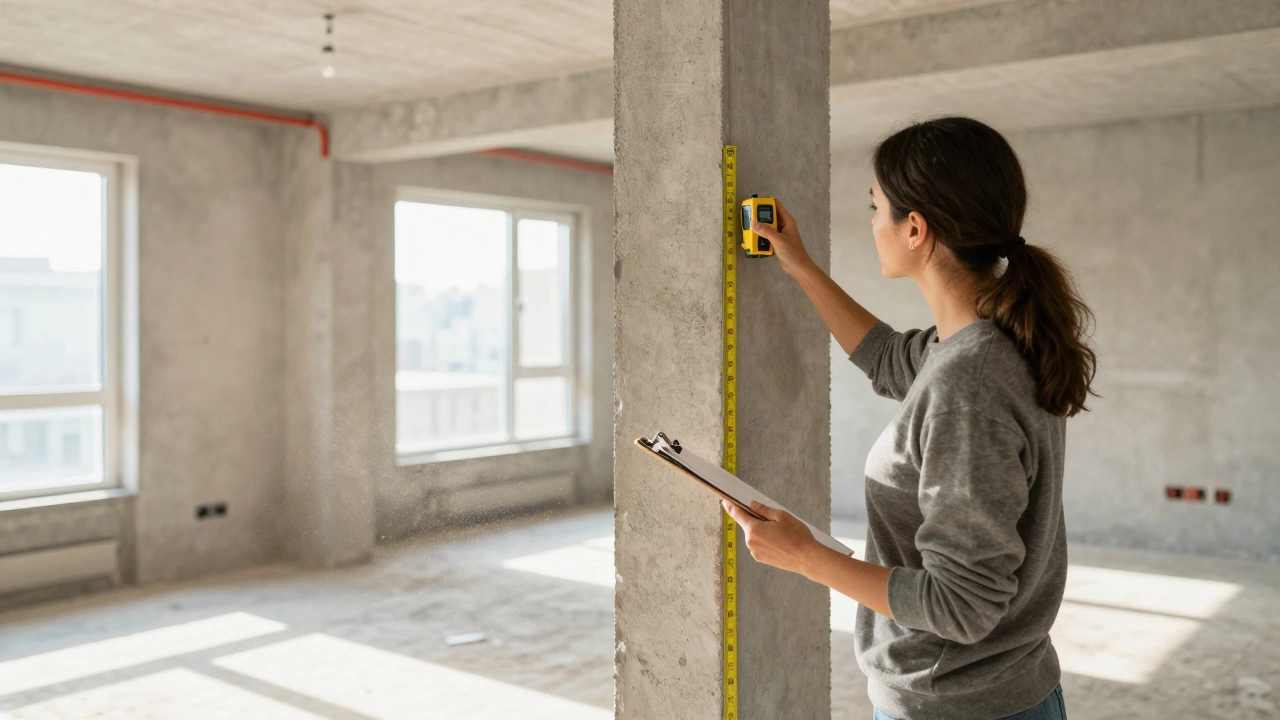

Всё начинается с замеров. Это фундамент всего проекта. Дизайнер приезжает к вам с лазерной рулеткой и уровнем, чтобы снять точные размеры помещения. В этом документе фиксируются не только длина и ширина стен, но и высота потолков, толщина перегородок, расположение оконных и дверных проемов.
Особое внимание уделяется коммуникациям. Где проходят трубы отопления? Где находится стояк канализации? Есть ли ниши под счетчики? Ошибка в одном сантиметре при заказе кухни может стоить вам десятков тысяч рублей. Измерительный план должен быть максимально точным, так как на его основе строятся все последующие чертежи.
- Точные габариты всех помещений.
- Расположение инженерных сетей (трубы, вентшахты).
- Наличие дефектов стен и пола (перепады высот).
Планировочные решения
Следующий этап - перепланировка. Здесь дизайнер предлагает варианты расстановки мебели и зонирования пространства. Вы получаете несколько вариантов планировок, где видно, как меняются стены, куда смещаются двери и как организовано движение по квартире.
Важно отличать эскиз от рабочего чертежа. На этом этапе мы решаем функциональные вопросы: будет ли здесь гардеробная, нужна ли отдельная зона для работы, как разместить холодильник, чтобы он не мешал ходить. Также составляется план демонтажных и монтажных работ. Он показывает, какие стены нужно снести, а какие возвести заново.
| Тип чертежа | Для кого нужен | Что содержит |
|---|---|---|
| План существующих конструкций | Прорабу, архитектору | Текущее состояние стен и перекрытий |
| План демонтажа/монтажа | Бригаде строителей | Зоны сноса и возведения стен |
| План расстановки мебели | Заказчику, производителю мебели | Габариты и расположение предметов мебели |
| План потоков | Дизайнеру | Линии движения людей по квартире |
Развёртки стен и деталировка
Это, пожалуй, самая важная часть для отделочников. Развёртка - это вид стены «в разрезе», как если бы она упала на пол перед вами. На ней отмечено всё: где будет висеть картина, где проходит розетка, какой ширины плинтус и какова текстура обоев или краски.
Без развёрток невозможно качественно сделать ремонт. Например, вы хотите положить плитку в ванной. Развёртка покажет, как именно будут ложиться швы, где будут подрезки у труб и как стыковать плитку со стеной. То же самое касается сложных элементов: ниш, встроенных шкафов, декоративных колонн. Каждый такой элемент требует своей детальной схемы с размерами.
Электрика и свет
Проект электрики определяет ваш комфорт на годы вперед. Мало просто поставить розетки там, где удобно сейчас. Нужно думать о будущем: где будет стоять новый телевизор, нужна ли розетка для пылесоса в коридоре, хватит ли мощности для чайника на кухне.
В хорошем проекте электрики есть два основных чертежа:
- План размещения оборудования. Показывает, где стоят розетки, выключатели, люстры и бра. Важно указать высоту установки (обычно 30 см для розеток и 90-100 см для выключателей).
- Пlan коммутации. Показывает, какая кнопка включает какую лампу. Это критично для многоклавишных выключателей и систем «Умный дом».
Также рассчитывается нагрузка на каждую группу проводки. Это нужно, чтобы подобрать правильное сечение кабеля и автомат защиты. Иначе провода могут перегреваться, что опасно пожаром.
Сантехнический проект
Вода - дело тонкое. Сантехнический план показывает, где находятся смесители, унитаз, раковина, душевая кабина и стиральная машина. Здесь важно учесть не только красоту, но и гидравлику. Трубы должны идти под правильным уклоном, чтобы вода уходила в канализацию без засоров.
Особое внимание уделяется высоте установки приборов. Раковина должна быть удобной для роста всех членов семьи, а душ - таким, чтобы вода не попадала на пол. В проекте также указываются места для ревизионных лючков. Они нужны, чтобы добраться до счетчиков воды и запорной арматуры в случае поломки.
Визуализация и подбор материалов
И вот мы подходим к тому, ради чего многие нанимают дизайнеров - к красоте. 3D-визуализация позволяет увидеть квартиру до начала ремонта. Вы можете оценить, как падает свет, какого цвета стены и как смотрится мебель в пространстве.

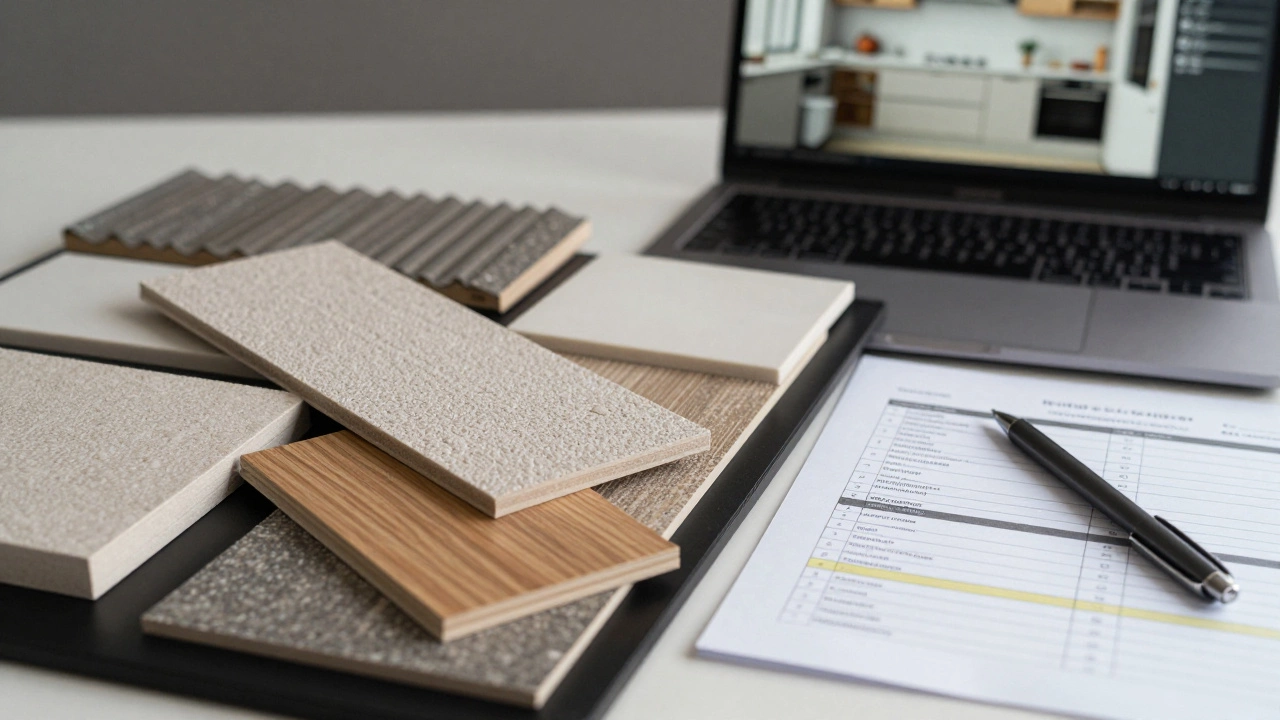

Но картинка сама по себе ничего не стоит без спецификации. Спецификация - это список всех материалов с артикулами, названиями брендов и количеством. Если вы видите красивый ламинат на рендере, в спецификации должен быть указан его точный код. Это спасет вас от ситуаций, когда в магазине нет нужного оттенка, и придется искать замену.
Смета на ремонт
Финальный документ, который часто забывают включить в проект, но он жизненно необходим. Смета - это расчет стоимости всех работ и материалов. Она помогает понять реальный бюджет ремонта и избежать неприятных сюрпризов в процессе.
Хорошая смета разбивается на этапы: черновые работы, чистовая отделка, монтаж инженерии, установка мебели. Это позволяет контролировать расходы и оплачивать работу бригады поэтапно. Помните, что смета всегда немного отличается от итоговой суммы, но разница не должна превышать 10-15%.
Чек-лист: как проверить качество дизайн-проекта
Прежде чем подписывать акт приема-передачи проекта, проверьте наличие следующих пунктов:
- Есть ли аксонометрическая схема (план всех инженерных сетей)?
- Соответствуют ли размеры мебели реальным габаритам моделей?
- Указана ли высота каждого выключателя и розетки?
- Есть ли чертежи сложных узлов (стык плитки и дерева, узел окна)?
- Приложена ли полная спецификация материалов с артикулами?
Если чего-то не хватает, требуйте дополнений. Неполный проект приведет к ошибкам на стройке, а исправление ошибок стоит дороже, чем доработка чертежей.
Сколько времени занимает создание дизайн-проекта?
Сроки зависят от площади квартиры и сложности задач. Для стандартной двухкомнатной квартиры (60 кв. м) качественный проект с полным пакетом чертежей обычно занимает от 4 до 6 недель. Если требуется сложная перепланировка или разработка уникальной мебели, срок может увеличиться до 2-3 месяцев.
Можно ли делать ремонт без дизайн-проекта?
Технически можно, но риски высоки. Без проекта вы будете принимать решения на ходу, что часто приводит к несовместимости материалов, ошибкам в электрике и превышению бюджета. Проект экономит деньги в долгосрочной перспективе, так как исключает переделки.
Что входит в авторский надзор?
Авторский надзор - это контроль со стороны дизайнера за ходом ремонта. Дизайнер выезжает на объект, проверяет соответствие работ проекту, согласует материалы с прорабом и решает возникающие технические вопросы. Это гарантирует, что результат совпадет с визуализацией.
Нужны ли мне чертежи, если я работаю с фирмой под ключ?
Да, обязательно. Даже если фирма делает всё сама, вы должны получить полный пакет документации. Эти чертежи пригодятся вам в будущем для замены мебели, перестановки техники или ремонта отдельных зон через 5-10 лет.
Как выбрать между 3D-визуализацией и рабочими чертежами?

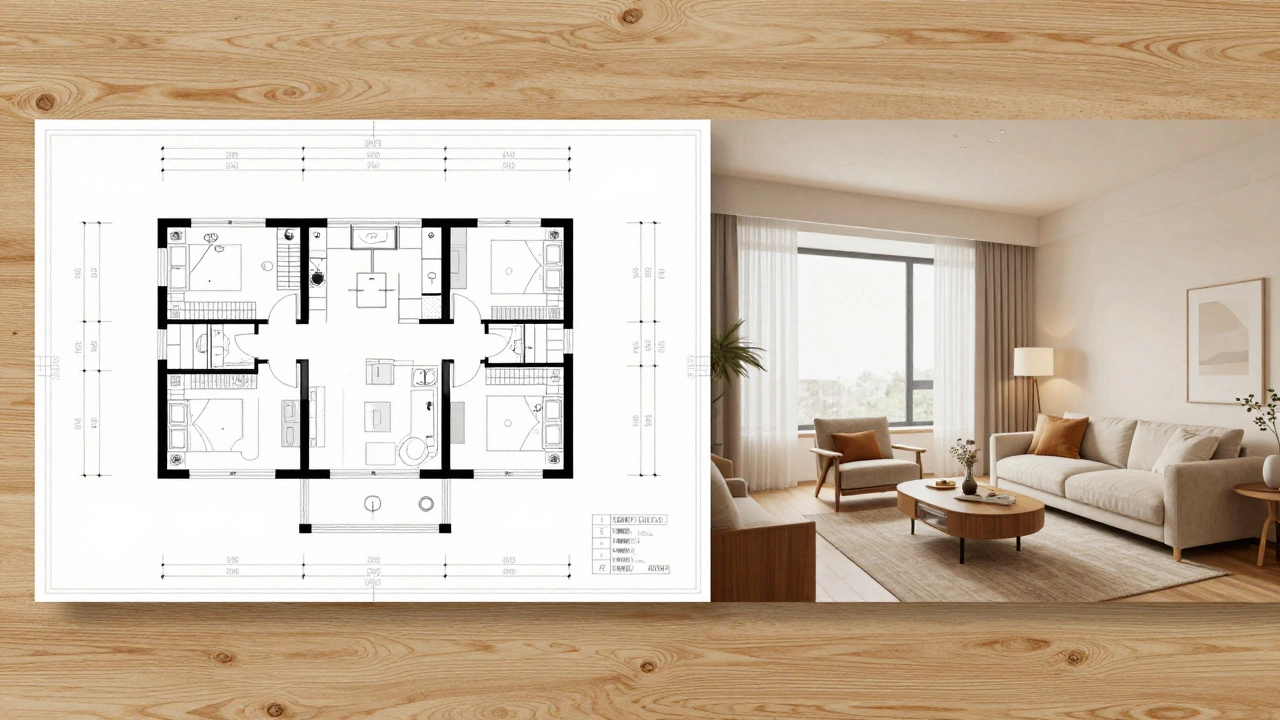

Выбирать не нужно, они дополняют друг друга. Визуализация нужна вам, чтобы понять эстетику и атмосферу. Чертежи нужны строителям, чтобы реализовать эту эстетику технически правильно. Без чертежей красивая картинка останется лишь иллюзией.
